MRU-120

Artikelnummer: 188-WMDEMRU120

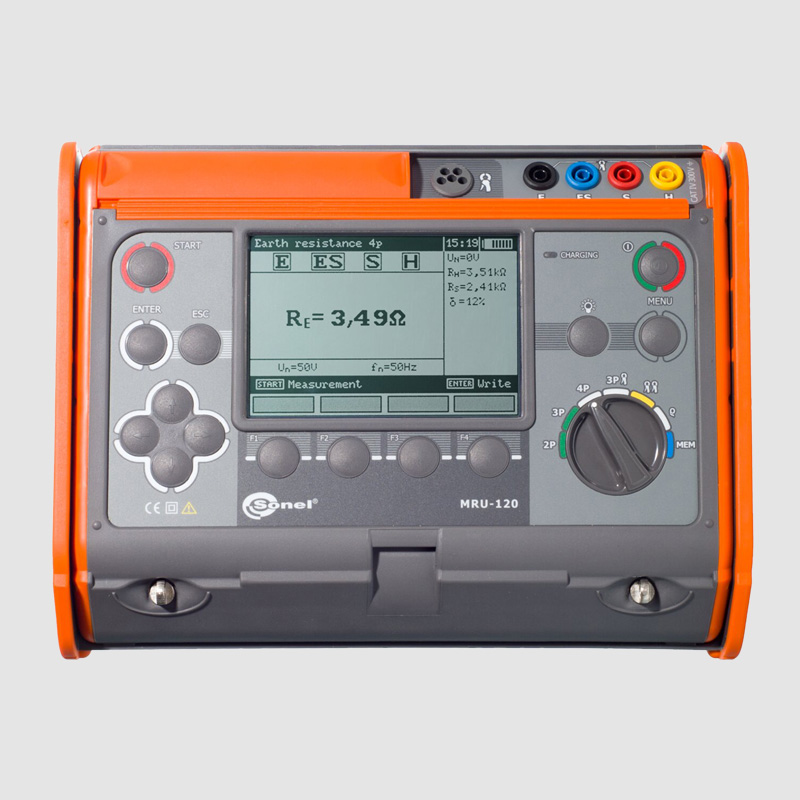

Universal-Erdungswiderstandsmessgerät

Mit Einsatz des vorliegenden Gerätes zur Messung des Erdungswiderstandes und des spezifischen Erdwiderstandes Sonel MRU-120 ist die Messung von Erdungswiderstand mit der 3-poligen und 4-Leiter-Methode, mit zusätzlichen Zangen (mehrmalige Erdung - ohne dass die Kontrollanschlüsse gelöst werden müssen), sowie mit der Zweizangen-Methode möglich – in bestimmten Fällen kann die Messung auch ohne zusätzliche, in den Boden getriebene Hilfssonden vorgenommen werden. Das Messgerät Sonel MRU-120 ist ein Werkzeug für die Energiewirtschaft und findet bei den Messungen von Erdungen Anwendung – mit einem Messbereich von 0,30 Ω (gemäß der Norm EN 61557). Die Funktionalität des Gerätes macht es darüber hinaus möglich, den spezifischen Erdwiderstand und die Durchgängigkeit der Schutz- und Ausgleichsleitungen zu messen.

Messmethoden:

• 3-Pol- und 4-Leiter-Methode – Erdungsmessung mit Hilfssonden
• 3-Pol-Methode mit Zange – Messung von Mehrfacherdungen
• Zwei-Zangen-Methode – Erdungsmessung, wenn Hilfssonden nicht eingesetzt werden können
• Spezifische Erdwiderstand – Wenner-Methode
• Widerstand von Erd- u. Potentialausgleichsverbindungen mit ≥200 mA Prüfstrom. Automatischen Nullung der Messleitungen - erfüllt die Anforderungen von EN 61557-4

Zusatzfunktionen:

• Prüfstrom 200 mA – erleichtert die Widerstandsmessung bei anspruchsvollen Bodenbedingungen (Sand, Steine)
• Messung des Widerstandes der Hilfssonden R_S und R_H
• Messung von Störspannungen
• Frequenzmessung von Störsignalen
• Messen unter Einfluss auftretender Störspannungen durch Versorgungsleitungen in Stromnetzen mit Frequenzen von 50 Hz und 60 Hz
• Wahl der max. Messspannung (25 V und 50 V)
• Bei der Messung des spezifischen Erdwiderstandes können die Abstände zwischen den Elektroden in Metern (m) oder Fuß (ft) eingegeben werden
• Speicher für 990 Messungen (10 Bänke je 99 Zellen)
• Kalibrierfunktion für Zangen
• Echtzeituhr (RTC)
• Datenübertragung an PC
• Anzeige des Akkuladezustandes

Anwendungsbereiche:

Das Messgerät MRU-120 wurde für schwere Betriebsbedingungen entwickelt. Es erzeugt einen Prüfstrom von über 200 mA, wodurch eine effektive Messung der Erdung von Umspannwerken und Kraftwerken ermöglicht wird.

Durch den Einsatz von Zangen ist es nicht notwendig, Verbindungen zu trennen. Dies spielt eine besondere Rolle bei Arbeiten an Objekten, die starken Witterungseinflüssen ausgesetzt sind und bei denen die Verbindungselemente manchmal korrodiert oder verrostet sind.

Die grafische Benutzeroberfläche zeigt klare Ergebnisse und eindeutige Meldungen. Dies ermöglicht einen schnellen und effektiven Einsatz.

Schutz und Ausrüstung:

Das Gehäuse des MRU-120 gewährleistet einen sicheren Betrieb unter Feldbedingungen und in Gebäuden. Die Schutzart IP54 schützt das Gerät vor Spritzwasser oder staubigen Bedingungen. Darüber hinaus bietet das Design des Geräts einen sehr guten Schutz während des Transports und bei Benutzung. Dank der umfangreichen Standardausstattung kann der Benutzer die meisten Messungen durchführen, ohne zusätzliches Zubehör kaufen zu müssen. Der MRU-120 ist eine vielseitige Lösung, die eine umfassende Prüfung von Erdungssystemen ermöglicht.

Eigenschaften:

Die im Gerät verfügbaren Messverfahren ermöglichen eine umfassende Kontrolle der Arbeits- und Schutzerdung. Die Kalibrierfunktion der Messleitungen eliminiert den Einfluss ihres Widerstands auf das Ergebnis. Aber das ist noch nicht alles.

• Die 4-Leiter-Methode ermöglicht eine sehr genaue Messung der sehr niedrigen zu erwartenden Widerstandswerte. Die mit der Erdungsanlage verbundenen Messleitungen haben hier keinen Einfluss auf das erzielte Messergebnis.
• Die Messung des Widerstands der Erdverbindung und des Potentialausgleichs mit einem Strom von mehr als 200 mA erfüllt die Anforderungen der Norm EN 61557-4.
• Vor der Messung überprüft das Messgerät, ob übermäßige Störspannung vorhanden sind, was ein Anzeichen für weitere Unregelmäßigkeiten sein kann.

Speicher und Ergebnisse:

Die Ergebnisse können im Speicher des Geräts gespeichert werden. Dieser ist in 10 Bänke mit jeweils 99 Zellen unterteilt, wobei jede Zelle einer Messung entspricht. Diese Ergebnisse können zur Archivierung oder zur späteren Analyse ganz einfach in die Sonel Reader-Software übertragen werden.

Weitere Funktionen:

Integrierte Hilfefunktion – Anschlussdiagramme zeigen, wie die Messung für jede Methode richtig durchgeführt wird.

Korrektheit der Anschlüsse – wenn das Messgerät einen Fehler feststellt, welcher eine korrekte Messung verhindert, wird dies am Bildschirm durch das entsprechende Anschlussbuchsen-Symbol angezeigt..

Vollständige Messdaten – zusätzlich zur Erdungswiderstandsmessung führt das Gerät weitere Messungen zu Störspannungen und zum Widerstand von Hilfssonden durch. Die Ergebnisse werden zusammen mit Angaben zu Datum und Uhrzeit der Prüfung bereitgestellt, was die Erstellung der Prüfdokumentation erleichtert.
