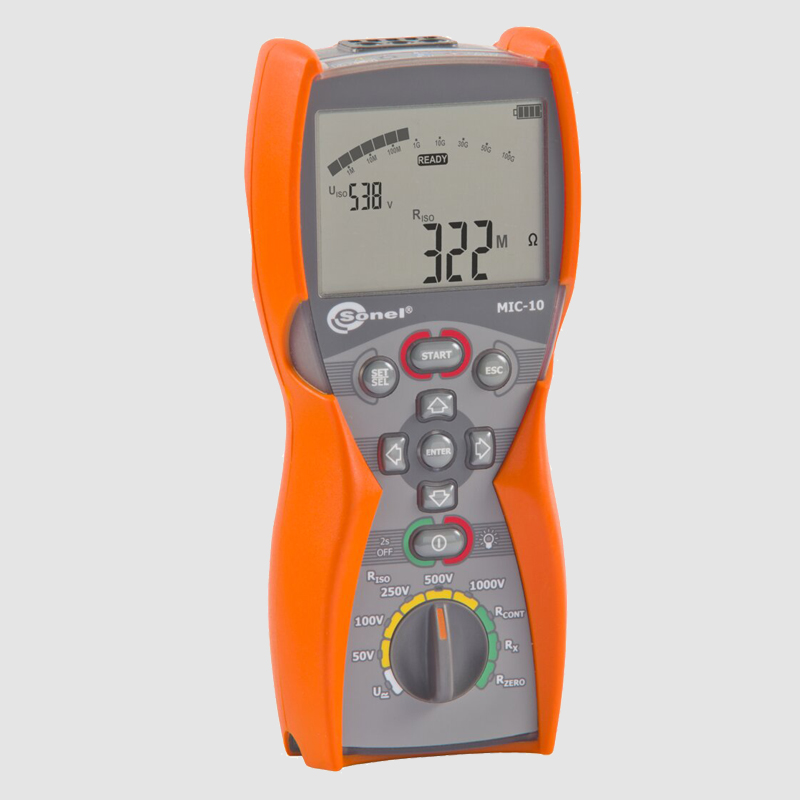

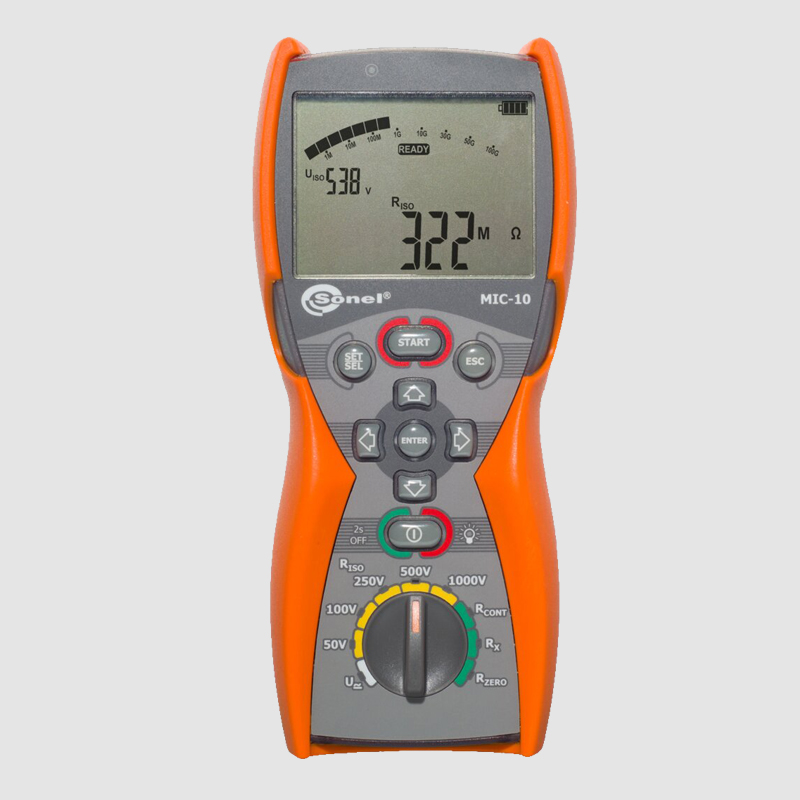

MIC 10
Isolationswiderstandsmessgerät
Artikelnummer: 188-WMGBMIC10
Messen Sie den Isolationswiderstand von bis zu 10 GΩ
Das Isolationswiderstandsmessgerät Sonel MIC-10 ist ein zuverlässiges Gerät zur Messung des Isolationswiderstandes von bis zu 10 GΩ. Angesichts der kleinen Abmessungen, des ergonomischen Gehäuses und der vielseitigen Anwendung ist dieses kompakte Messgerät ein Muss für jeden Fachmann, der an elektrischen Anlagen arbeitet. Es bewährt sich einwandfrei in den Bereichen mit niedriger Spannung, z. B. in Elektroinstallationen in Ein- und Mehrfamilienhäusern, in öffentlichen Einrichtungen sowie in Werkstätten und Arbeitsbetrieben.
Elektrische Sicherheit:
- Isolationsart: Doppelisolation, gemäß IEC 61010-1 und IEC 61557
- Messkategorie: IV 600V (III 1000V) gemäß EN 61010-1
- Schutzgrad des Gehäuses gemäß EN 60529: IP67
Weitere technische Daten:
- Energieversorgung des Messgeräts: alkalische Batterien oder Akkus NiCd Größe AA
- Gewicht: ok 0,6kg
- Abmessungen: 220 x 100 x 60 mm
- Display: LCD-Segmente
Isolationswiderstandsmessung
- Messbereich gemäß EN 61557-2 für UN=50V: 50kΩ...250,0MΩ
- Messbereich gemäß EN 61557-2 für UN=100V: 100kΩ...500,0MΩ
- Messbereich gemäß EN 61557-2 für UN=250V: 250kΩ...2,000GΩ
- Messbereich gemäß EN 61557-2 für UN=500V: 500kΩ...5,00GΩ
- Messbereich gemäß EN 61557-2 für UN=1000V: 1000kΩ...10,00GΩ
Durchgangsprüfung der Schutzverbindungen und Ausgleichsverbindungen mit Strom ±200mA
Messbereich gemäß IEC 61557-4: 0,10...1999Ω
- Spannung an offenen Klemmen: <8V
- Ausgangsstrom bei R <2Ω: ISC >200mA
- Kompensation des Widerstands der Messleitungen
Widerstandsmessung mit kleinem Strom
- Spannung an offenen Klemmen: <8V
- Ausgangsstrom 5mA < ISC < 15mA
- Tonsignal für gemessenen Widerstand < 30Ω ± 10%
- Kompensation des Widerstands der Messleitungen
Kapazitätsmessung
- Messergebnis wird während RISO Messung angezeigt
- Für Messspannung kleiner als 100V und Widerstand kleiner 10MΩ Kapazitätsmessunsicherheit wird nicht definiert
Gleich und Wechselspannungsmessung
Frequenzbereich: 45...65Hz
