DINALOG A 144 x 36 – A1400 Leuchtbandanzeiger

Dieses Messgerät ist für alle Anwendungen geeignet, bei denen mehrere Messwerte gleichzeitig überwacht werden müssen.
Die kontrastreichen LED-Anzeigen sichern eine gute Ablesbarkeit auch in abgedunkelten Räumen. Die Anzeige ist so gestaltet, dass selbst aus einem ungünstigen Blickwinkel die Werte mit dem Auge gut erfasst werden können.
Diese Geräte können damit auch dort eingesetzt werden, wo herkömmliche Analoganzeiger oder Leuchtbandanzeiger mit Flüssigkristallanzeigen wegen ungünstiger Lichtverhältnisse nicht einsetzbar sind.

Jedes Gerät kann durch verschiedene Messmodule für folgende Messaufgaben ausgerüstet werden:

• Gleichstrommessung bis ± 200 mA
• Gleichstrommessung 4 ... 20 mA
• Gleichstrommessung 4 ... 20 mA mit Speisung für 2-Leiter Messumformer
• Gleichspannungsmessung bis ± 300 V
• Wechselstrommessung auch zum direkten Anschluss an Stromwandler ... / 1 A oder ... / 5 A
• Wechselspannungsmessung bis 700 V
• Temperaturmessung mit Pt100 oder mit Thermoelementen der Typen J, K, R, S
• Widerstandsmessung bis 20 kΩ

Merkmale

• Leuchtband besteht aus 71 kontrastreichen LEDs
• Die Leuchtfarbe der LED-Anzeige ist rot
• Anzeigebereich der Digitalanzeige bei Hochformat -999 ... 999

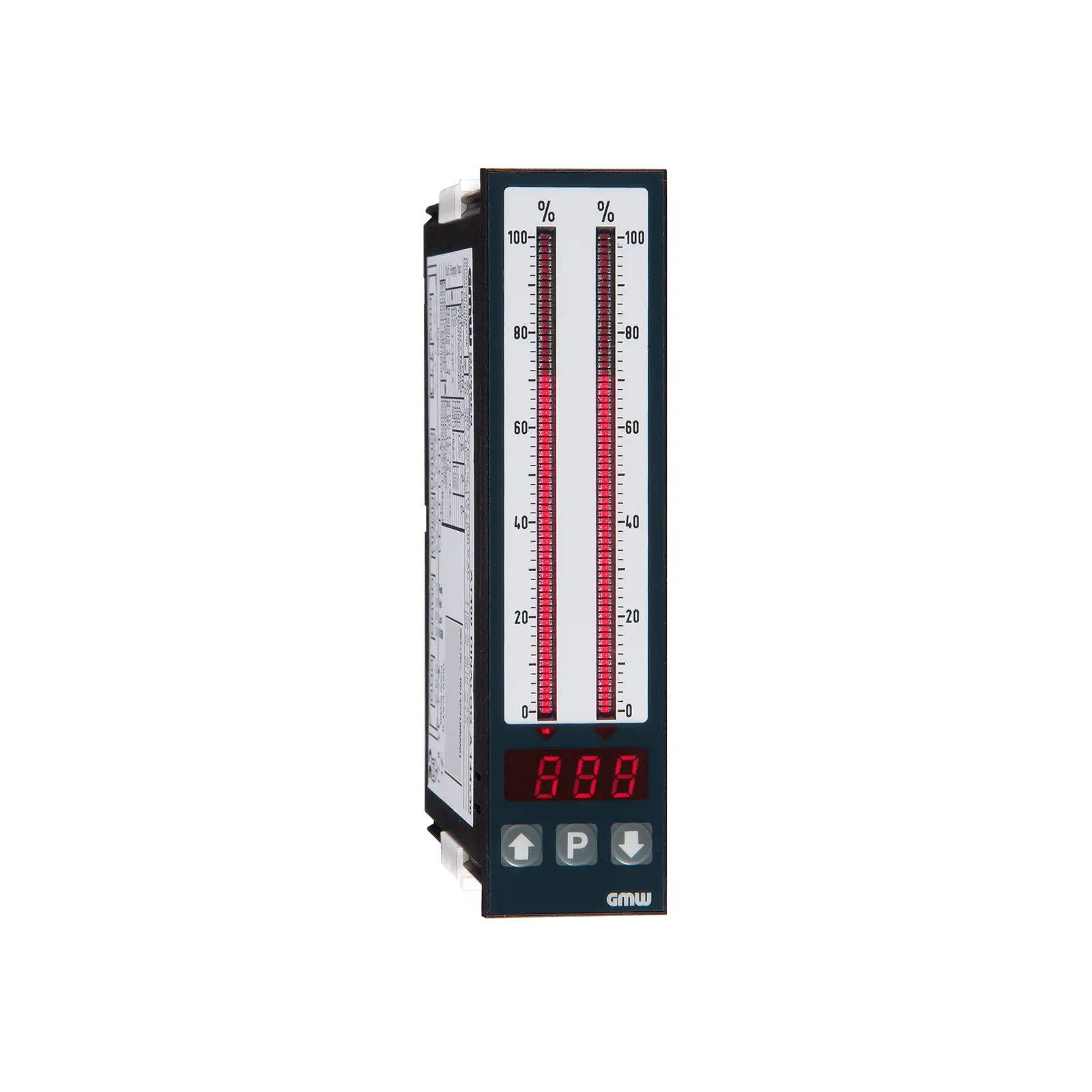

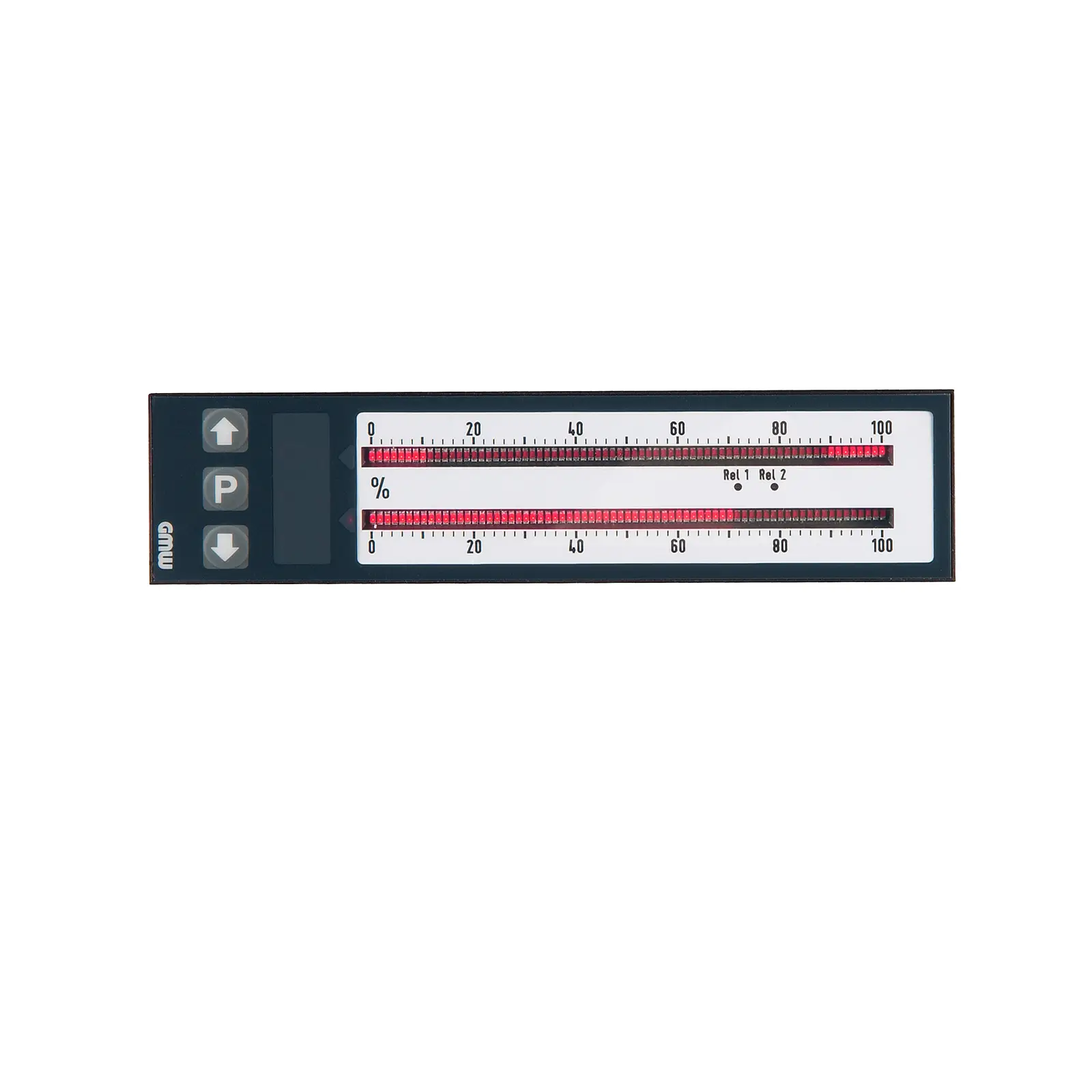

• Hoch- oder Querformat
• Messspanne und Grenzwert digital einstellbar
• Einfache Programmierung
• Programmierung verriegelbar
• Stromversorgung vom Messkreis galvanisch getrennt
• Gehäuse geeignet für Rastereinbau
• Schnelle Montage durch Befestigungsschieber
