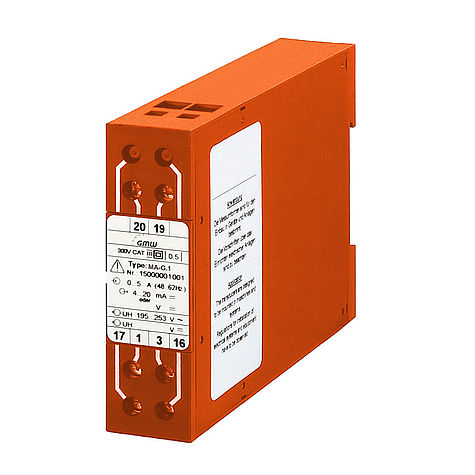

MA-G.1 Messumformer für Gleichstrom

Merkmale / Nutzen

• Aufbaugehäuse für Hutschiene TH 35 nach DIN EN 60 715
• Messeingang: Gleichstrom
• Messausgang: Unipolare, live-zero und bipolare Ausgangsgrößen, sowie Ausgang mit Nullpunktanhebung

Anwendung

Die Messumformer wandeln Ströme vorzeichenrichtig in einen eingeprägten Gleichstrom oder eine aufgeprägte Gleichspannung um. Diese können dann am Messort oder in weiter entfernt liegenden Messwarten angezeigt, registriert und/oder zum Regeln verwendet werden.

Funktionsprinzip

Die Strommessung erfolgt intern über einen Nebenwiderstand. Danach wird das Signal über eine
optische Strecke galvanisch vom Eingang getrennt und in eine proportionale aufgeprägte
Gleichspannung oder einen proportionalen eingeprägten Gleichstrom gewandelt.
