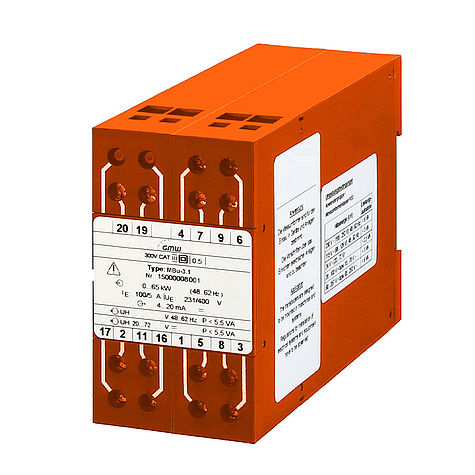

MBu-3.1 Messumformer für Blindleistung (auch für Frequenzumrichter geeignet)

Merkmale / Nutzen

• Aufbaugehäuse für Hutschiene TH 35 nach DIN EN 60 715
• Messeingang: Sinusförmige sowie nicht sinusförmige Spannungen und Ströme in Drehstromnetzen beliebiger Kurvenform
• Messausgang: Unipolare, live-zero und bipolare Ausgangsgrößen, sowie Ausgang mit Nullpunktanhebung

Anwendung

Messumformer zur Erfassung der Blindleistung im 3-Leiter-Drehstromnetz gleicher
oder beliebiger Phasenbelastung. Als Ausgangssignal steht ein eingeprägtes Gleichstrom- oder
ein aufgeprägtes Gleichspannungssignal zur Verfügung, das sich direkt proportional zur Wirkleistung
des Primärnetzes verhält.

Funktionsprinzip

Messumformer für Wirk- und Blindleistung arbeiten mit einem integrierten Analogmultiplizierer.
Die beiden Wandler im Strom- und Spannungspfad trennen die Starkstromkreise galvanisch von der
Elektronik und passen den Eingangsstrom und die Eingangsspannung an den Multiplizierer an, der
die Messwerte analog multipliziert und mit einem Tiefpass integriert.
