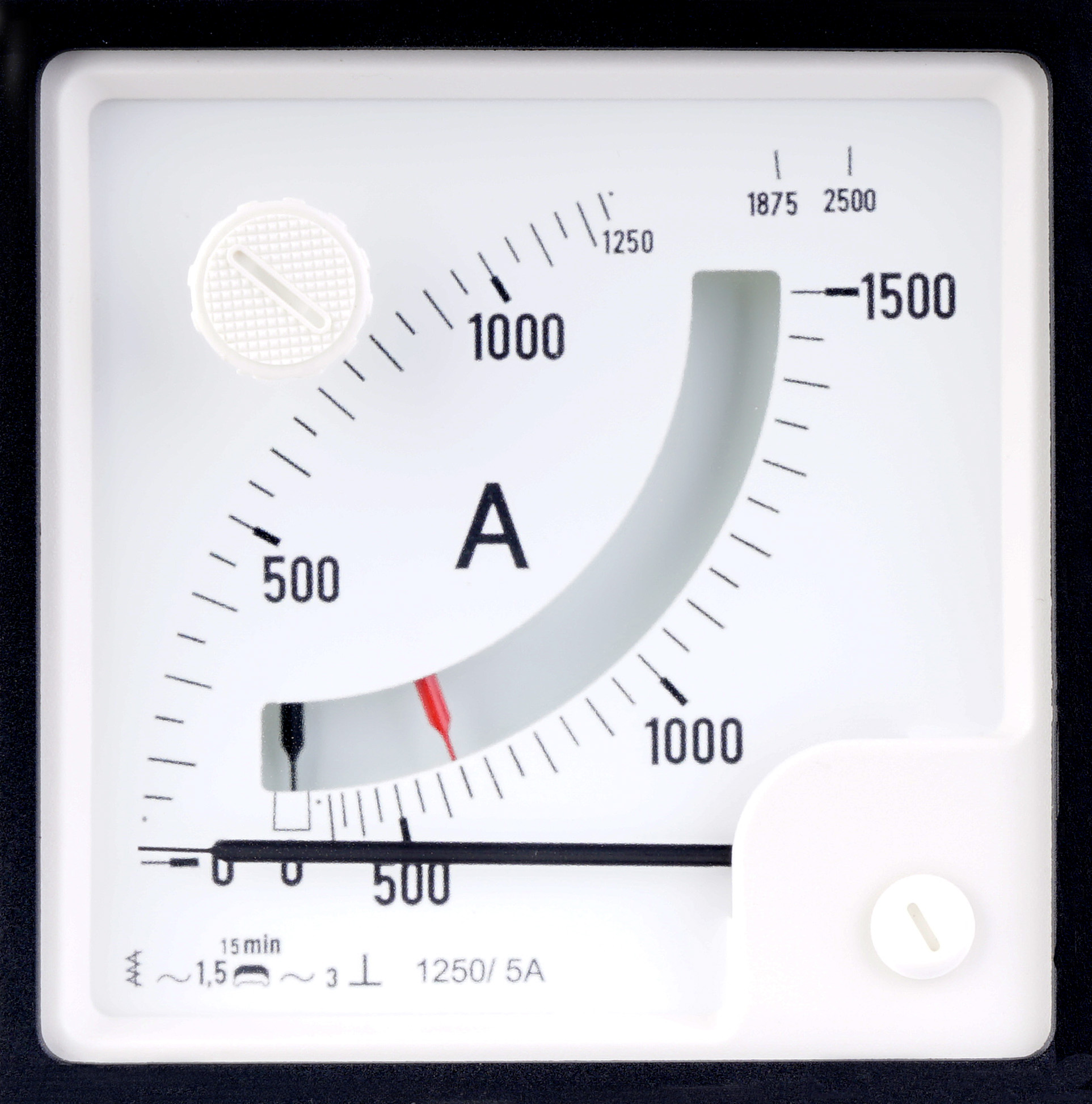

MEQS 72 / MEQS 96 Analogmessgeräte mit Dreheisen-Bimetall Messwerk 90° – Skala

Beschreibung

Das Bimetall-Strommessgerät eignet sich besonders zur Überwachung
der thermischen Belastung von Transformatoren und Kabeln.
Das Bimetallwerk ist thermisch träge und zeigt den mittleren
Effektivwert an, also nur Dauerbelastungen und keine Stromspitzen.
Es besitzt ein hohes Drehmoment, so dass der Messwerkzeiger bei
seiner Bewegung einen roten Schleppzeiger mitnehmen kann. Ein
erreichter Höchstwert kann dadurch jederzeit nachträglich abgelesen
werden. Der Schleppzeiger ist mit einem plombierbaren Knopf auf
die Position des Messzeigers rückstellbar.
In die Geräte MEQS 72 / MEQS 96 sind dem Bimetallmesswerk gegen-
überliegend ein Dreheisenmesswerk eingebaut. Diese Strommessgeräte
zeigen zusätzlich zum Mittel- und Höchstwert auch den Momentwert
an.

Funktionsprinzip

Bimetallmesswerk mit rückstellbarem Schleppzeiger und thermisch verzögerter Anzeige zur Messung des mittleren Effektivwertes in der Einstellzeit (8 min. oder 15 min.).
Dreheisenmesswerk mit Streifenkern-System, Silikonöl-Dämpfung und gefederten Spitzenlagern (Einstellzeit ca. 1 s)
